Габаритные размеры

Длина: 4750 мм Ширина: 2300 мм Высота: 2700 мм

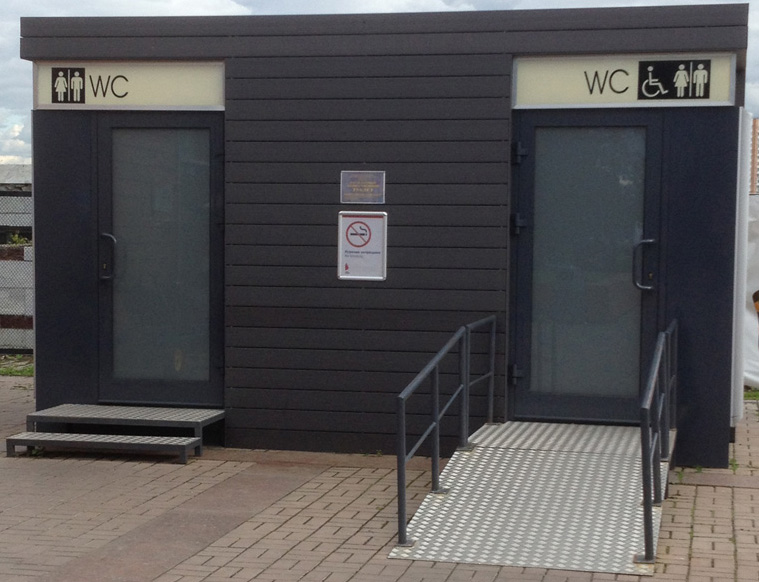

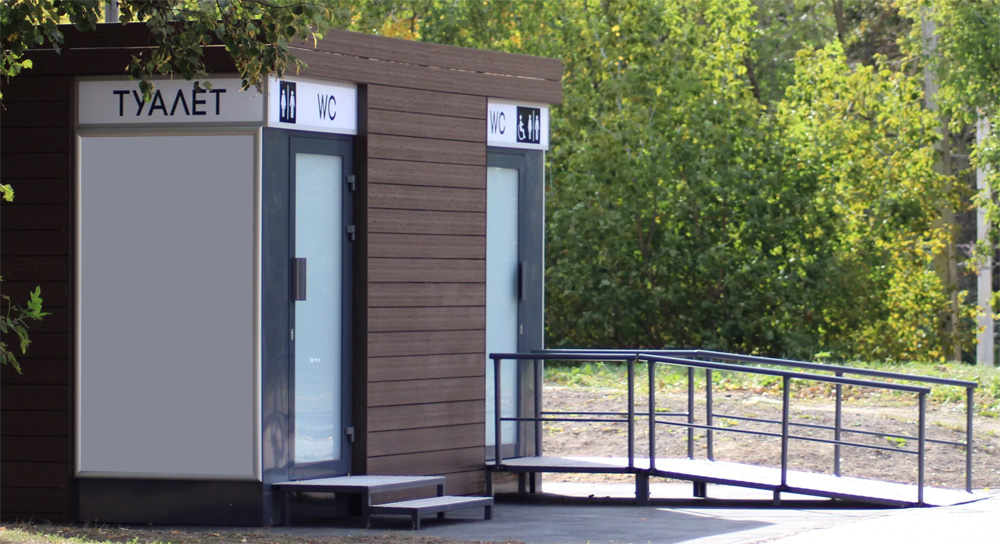

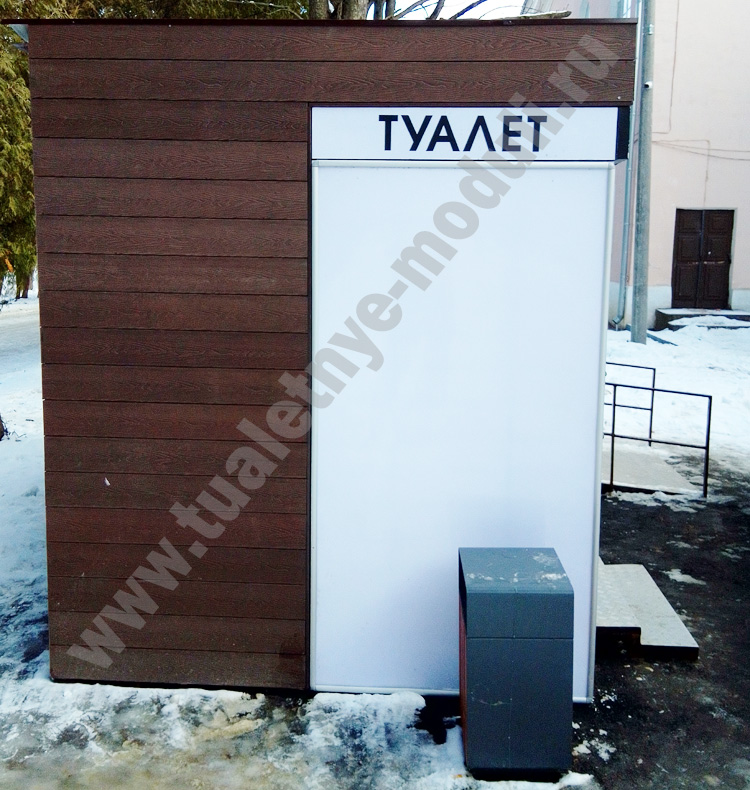

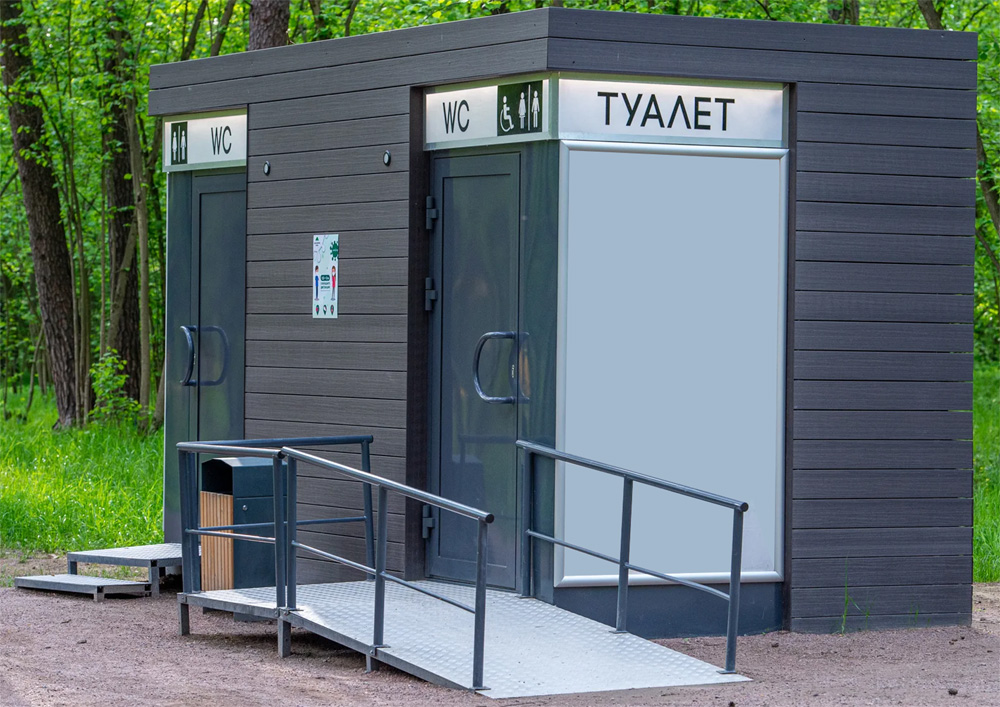

Туалетный модуль

Является автономным, мобильным, для круглогодичного использования и не требует дополнительных пусконаладочных работ, с 3 (тремя) отдельными помещениями с независимыми входами (две туалетные кабины, одна из которых оборудована под МГН и техническое помещение) .

Несущий каркас модуля

Сварной, стальной каркас из металлического уголка 100x100x7 мм, усиления и перегородки профильная труба 50x30x3 мм. Для защиты сварной каркас обработан коррозионным составом (грунт для черного металла), в соответствии с требованиями ГОСТ 25129-2020.

Пол модуля

Черновой пол - фанера 12 мм, внутри - металлическая обрешетка из профильной трубы 50x30x3 мм, утеплитель пенополистирол, пароизоляция, снизу пол подшит оцинкованным листом, финишное покрытие пола – рифленый, алюминиевый лист “Квинтет”.

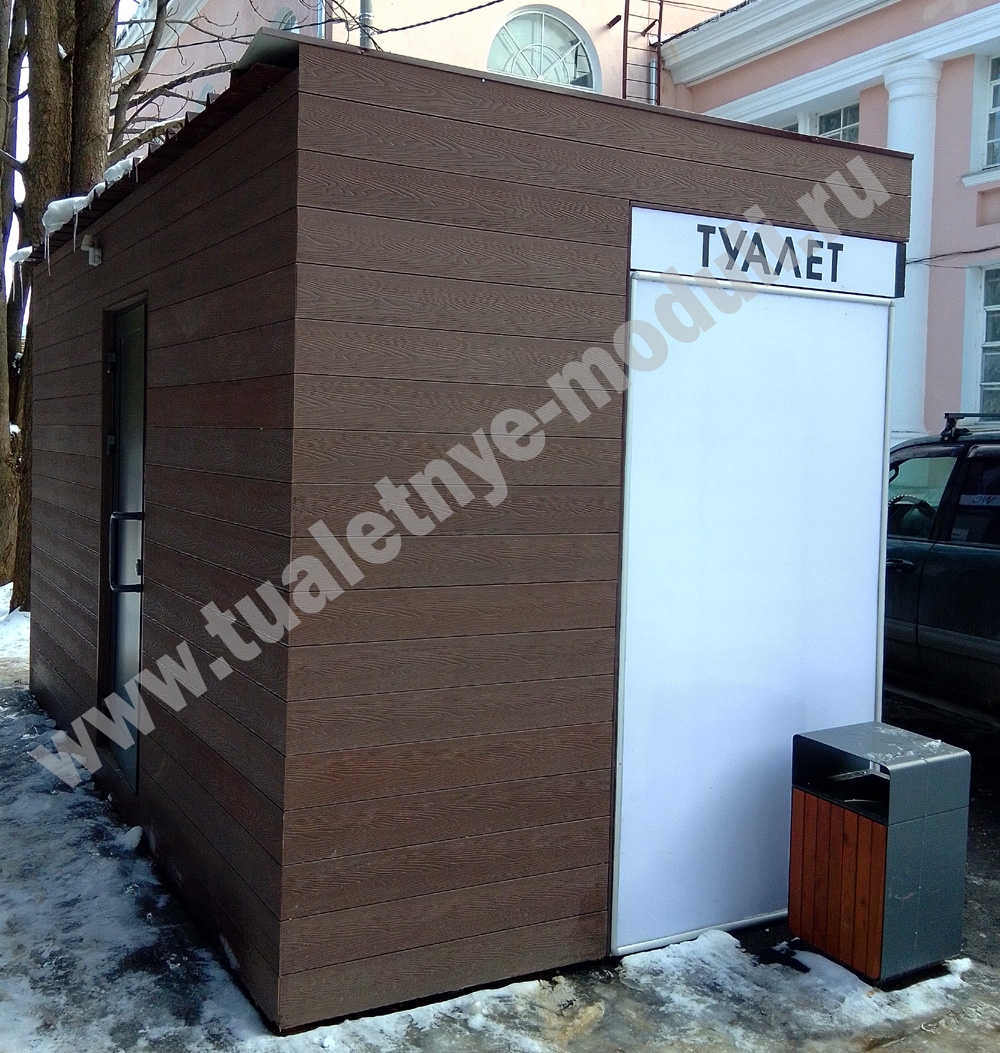

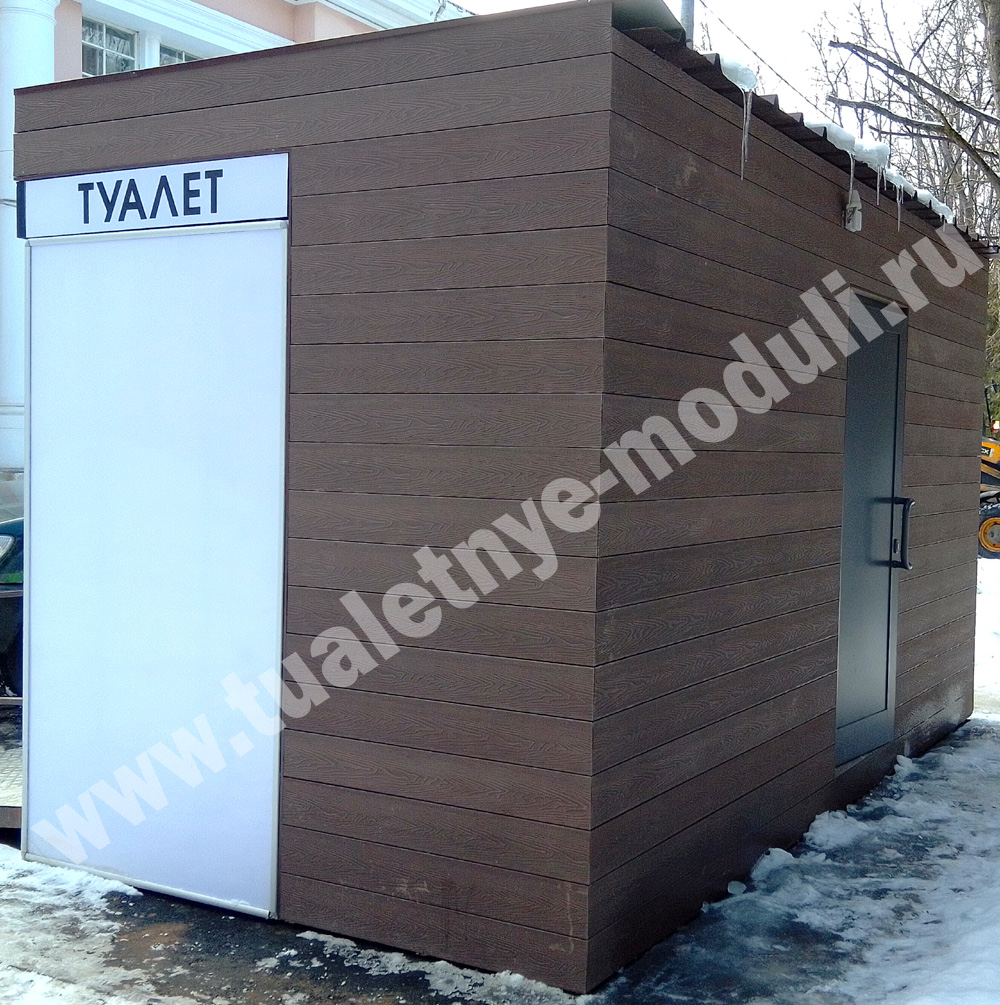

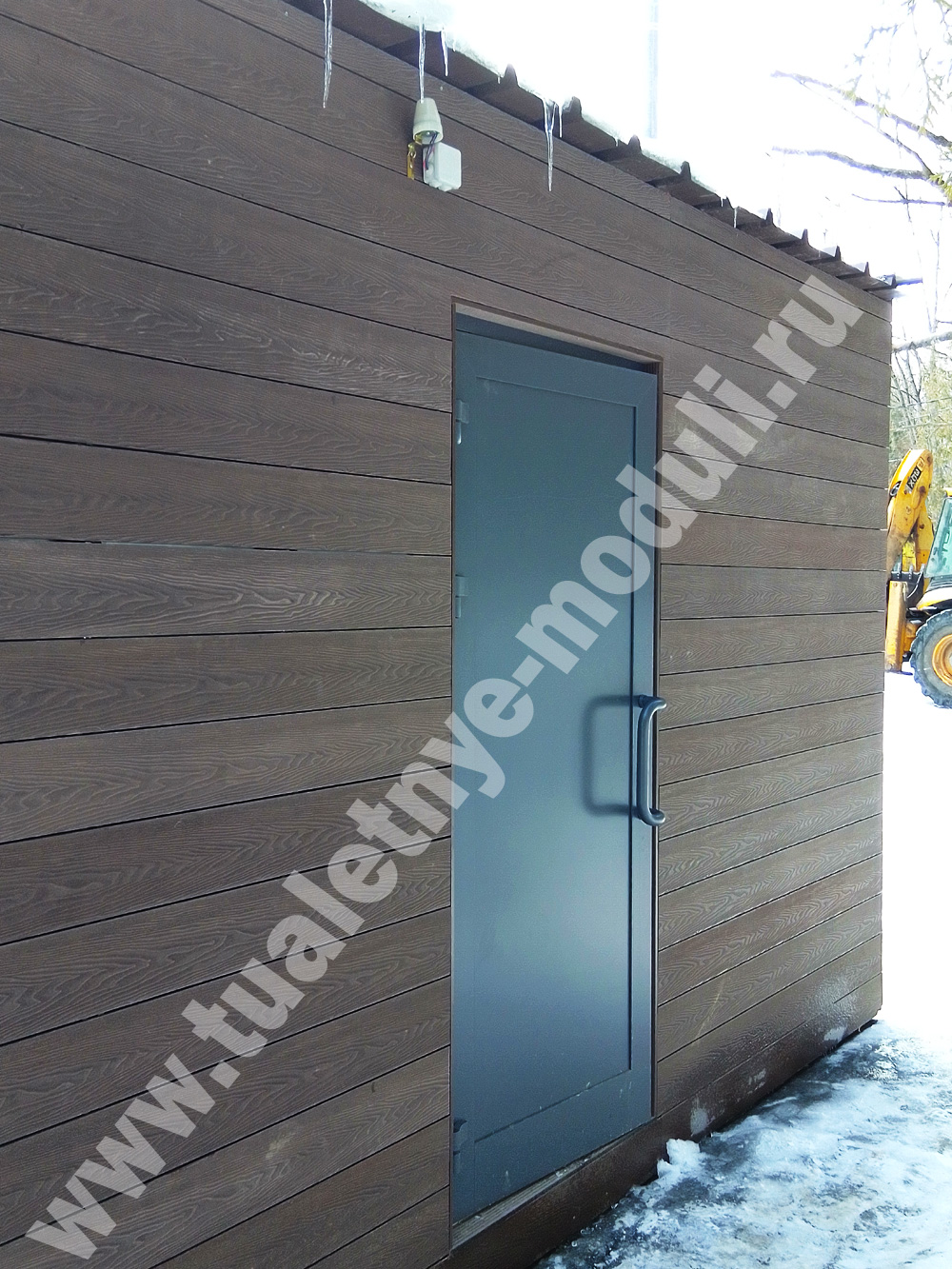

Стены

Черновое покрытие - фанера 12 мм, внутри - металлическая обрешетка из профильной трубы 50x30x3 мм, утеплитель минеральная вата 50мм, пароизоляция. Внешнее покрытие – доска ДПК, цвет “Венге”. Внутреннее покрытие  - алюмкомпозит 3мм., цвет по RAL 9003, 9006, 9002 или 7047.

Крыша

Кровельная сэндвич панель.

Санитарное оборудование туалетного модуля

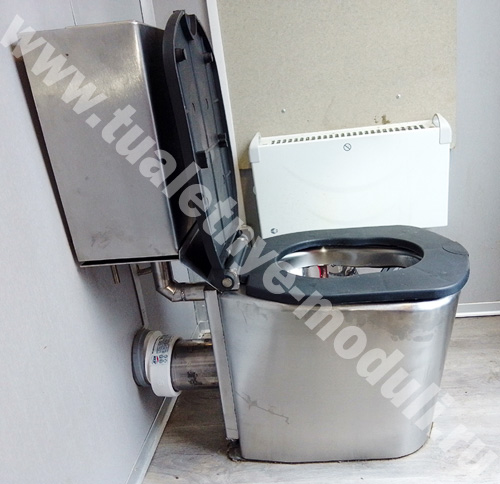

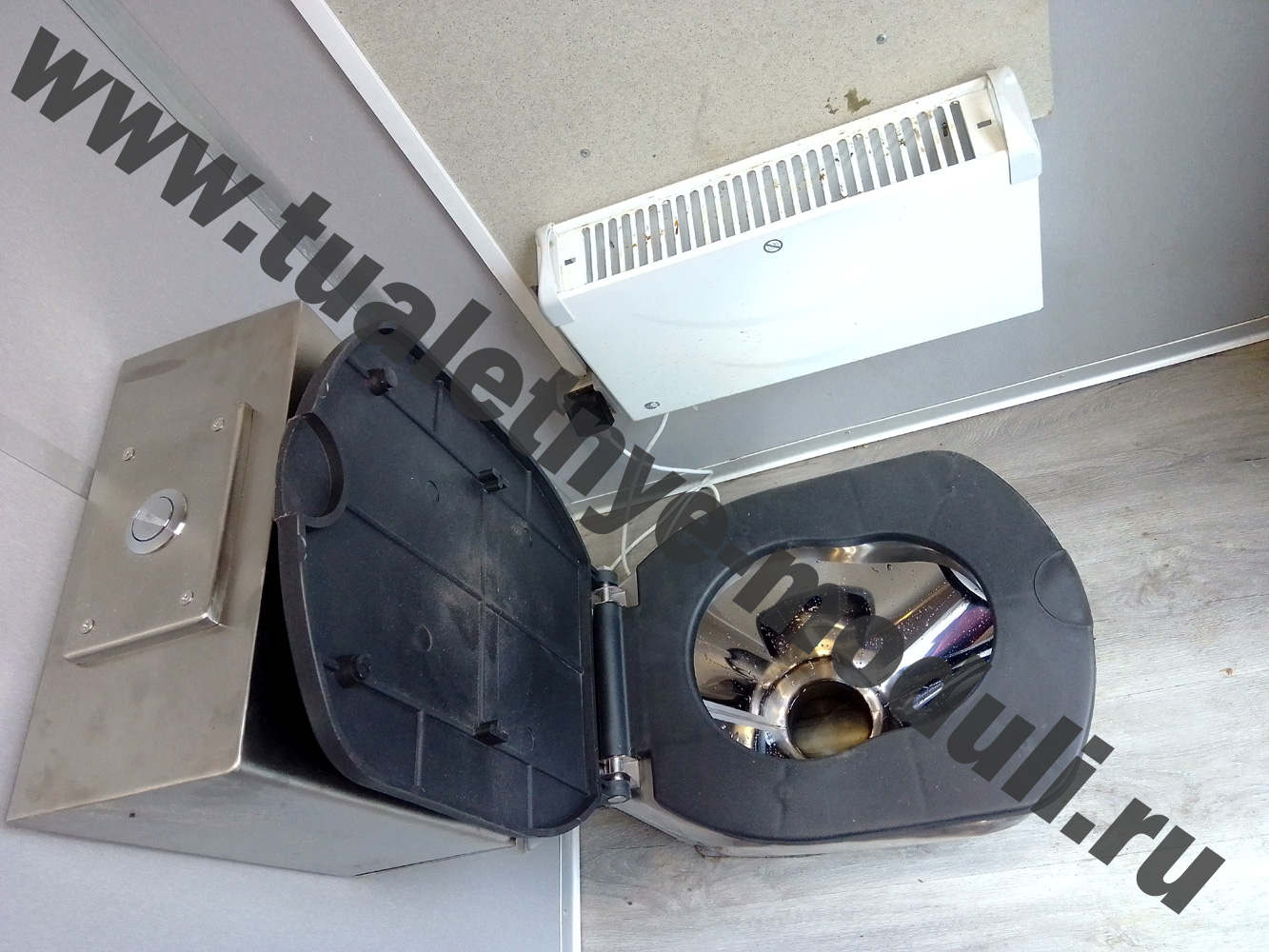

1.             Унитаз антивандальный (из нержавеющей стали) – 2 шт;

2.             Раковина из нержавеющей стали с нажимным порционным краном - 2 шт.

3.             Система вентиляции: Вентилятор приточно-вытяжной - 3 шт.

4.             Антивандальный диспенсер для туалетной бумаги – 2шт.

5.             Антивандальный диспенсер для мыла – 2 шт.

6.             Антивандальный диспенсер для салфеток – 2 шт.

7.             Урна для мусора – 2 шт.

8.             Крючки для одежды – 4 шт.

9.             Зеркало настенное, антивандальное 500x500– 2 шт.

Емкость для фекалий

Пластиковый бак объемом 1 500 литров.

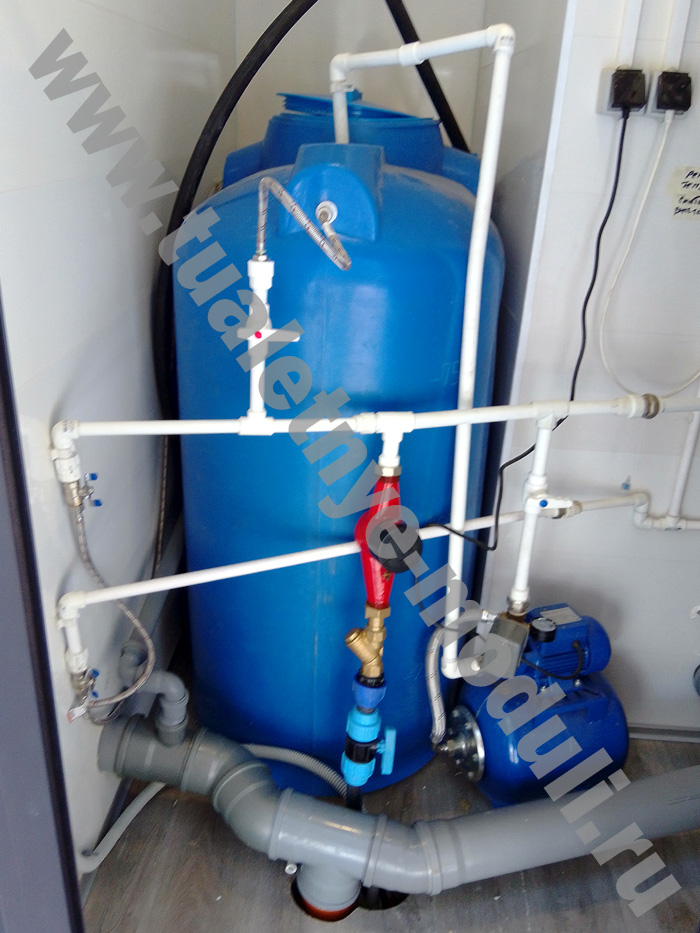

Емкость для воды

Пластиковый бак объемом 1 000 литров.

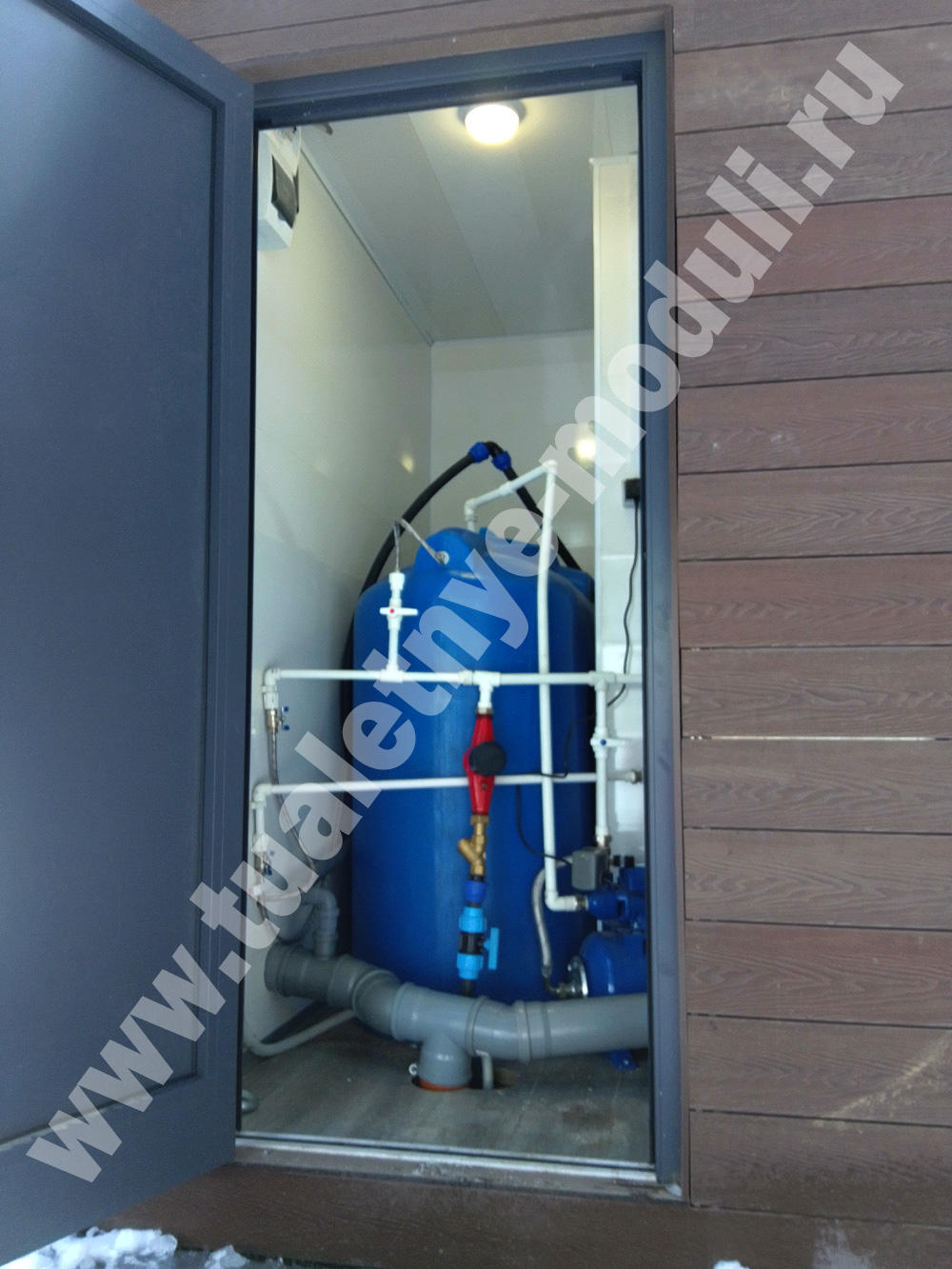

Система подготовки воды

 Фильтр грубой отчистки воды - 1 шт.

Электропроводка

- Электрический щит с УЗО, все электрические системы имеют индивидуальные защитные автоматы. - Электросчетчик 380В – 1 шт. - Электропроводка в пользовательских и технических помещениях выполнена с использованием разъемов класса IP-54 для выключателей и розеток.

- Электрическое подключение: 220 В. - Электрическая мощность: 7 кВт. - На боковых фасадах и над дверями должны быть установлены лайтбоксы с автоматической подсветкой в темное время суток.

- Освещение энергосберегающее, светодиодное. - Количество светильников 1-на штука на пользовательское отделение. Световой поток не менее 3600 Лм. - Электропроводка в пользовательских и технических помещениях выполнена с использованием разъемов класса IP-54 для выключателей и розеток;   - Максимальная потребляемая мощность в зимний период соответственно 10,4 кВт (220В).

Электропроводка выполнена согласно техническим условиям, требованиям действующих нормативных документов;

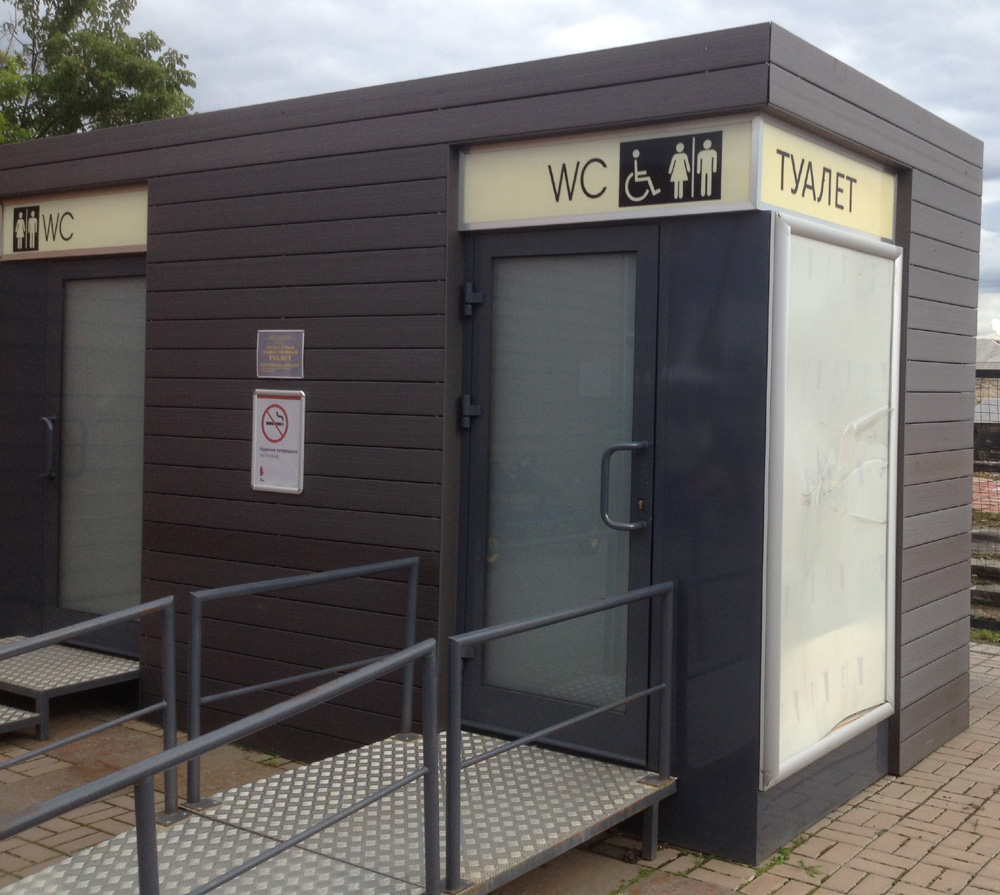

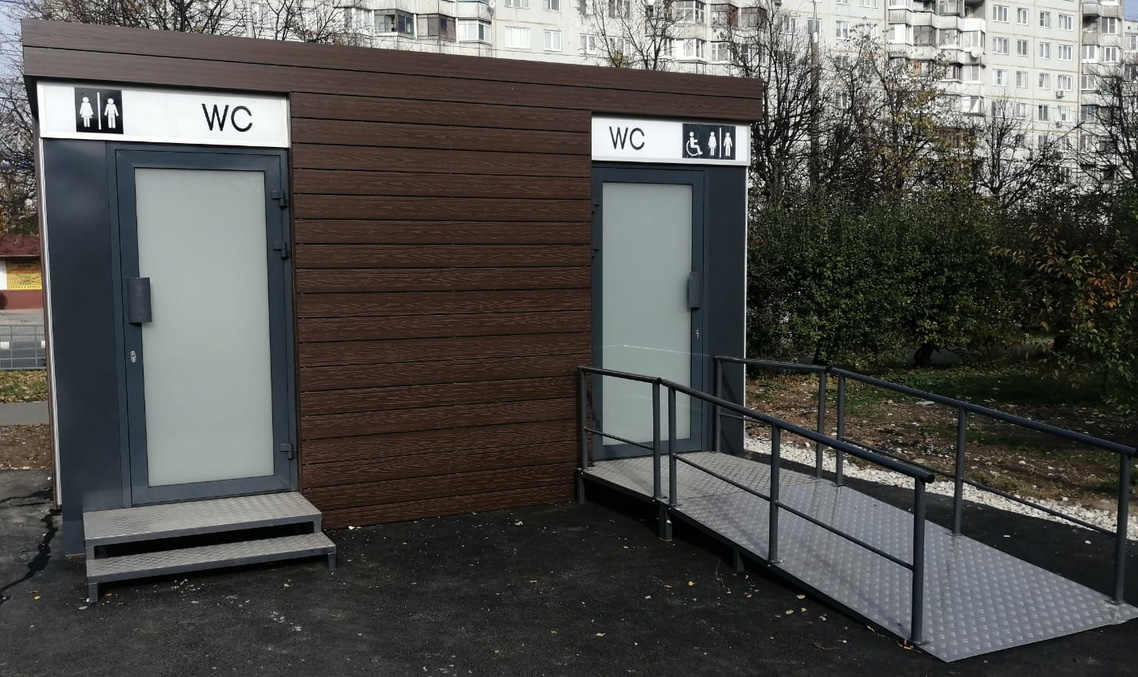

Оборудование для маломобильных групп населения

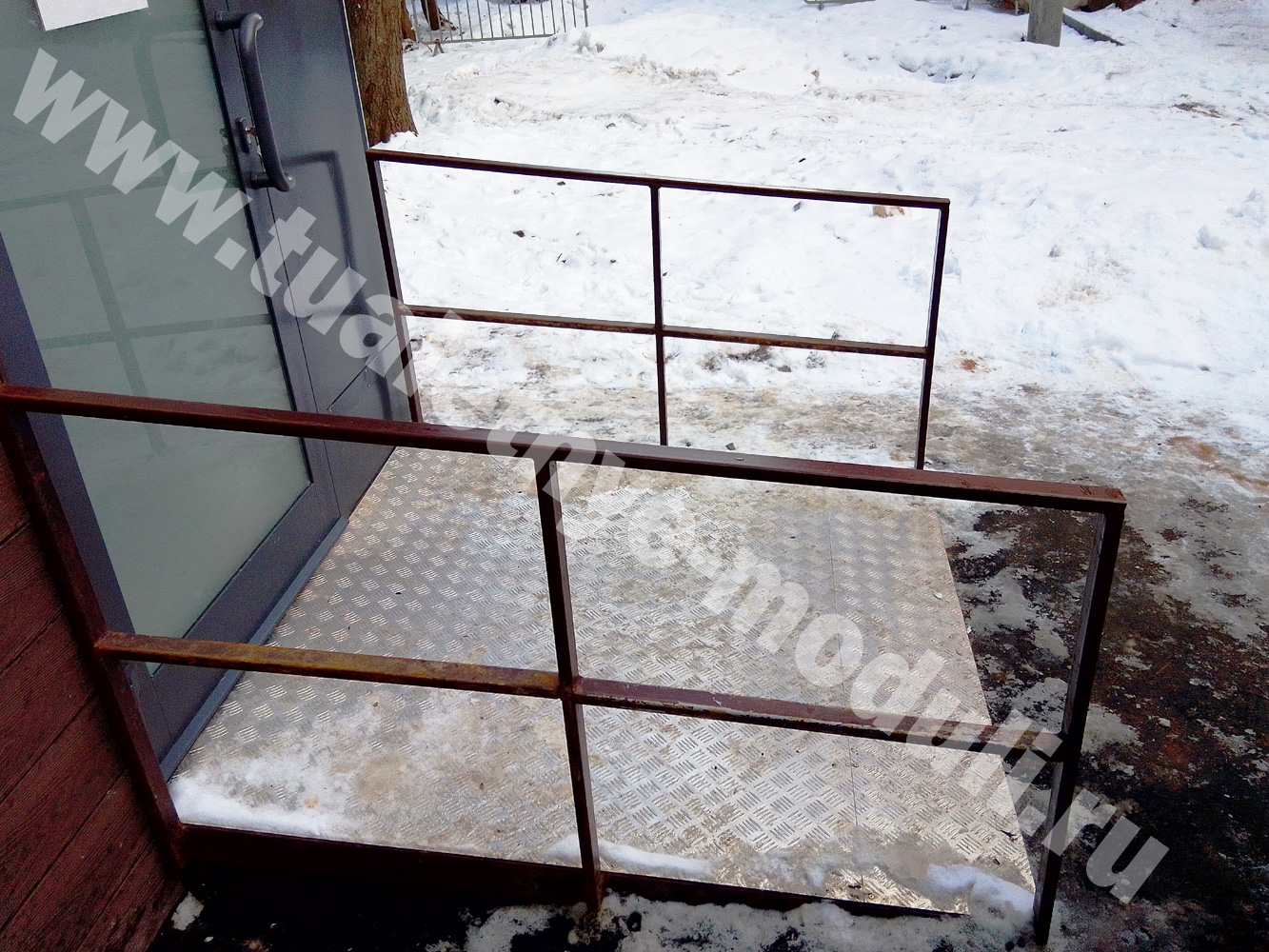

Отделение для маломобильных групп населения должно быть оборудовано откидным и стационарным поручнями (2 шт. на отделение) и пандусом 2000x 1100x1000 с углом уклона в соответствии с действующими санитарными нормами. Площадка пандуса изготовлена из металла, с антискользящим рифлением.

Ступени модуля

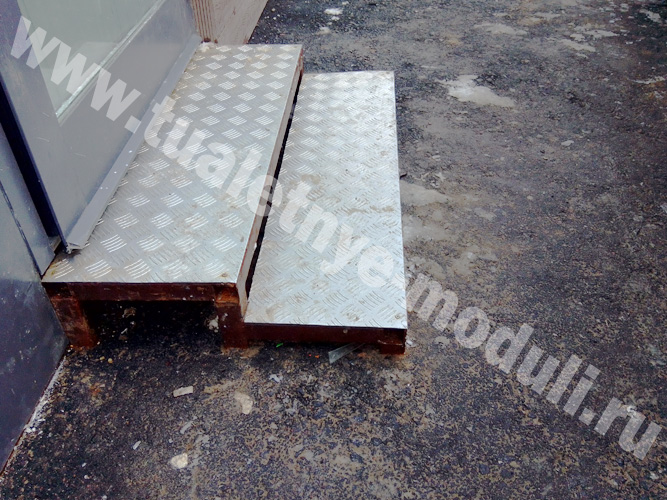

Модуль должен быть оборудован приставными ступенями (1 шт. на 1 пользовательское отделение), которые крепятся к телу модуля. Каркас ступеней изготовлен из профильной трубы не менее 40*40мм. Все металлические части ступеней должны быть окрашены (предпочтительно в белый цвет) методом порошкового напыления. Площадки ступеней изготовлены из алюминиевого листа не менее 4 мм, с антискользящим рифлением «квинтет».  Размеры верхней ступени не менее 1200*600мм, нижней не менее 1200*300мм.

Система вентиляции

Вентилятор вытяжной (производительность не менее 200 м³/ч, мощность не менее 65 Вт)

Прочее оборудование

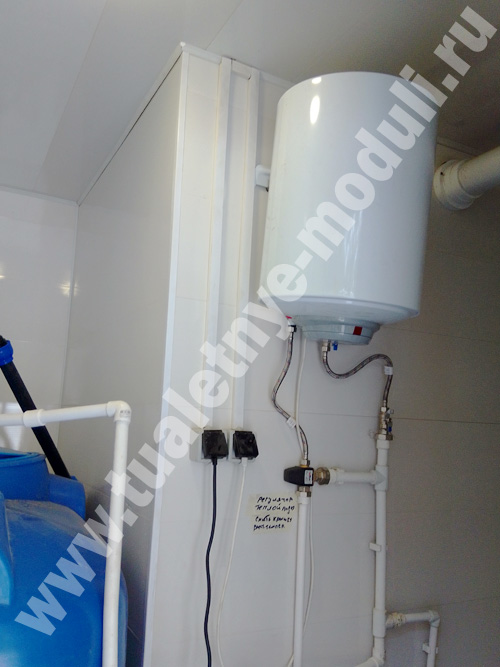

Водонагреватель накопительный  35 л. 1200 Вт. (1 шт.);

Насосная станция для воды, давление 2-6 Бар (1 шт);

Поручень для инвалидов настенный 1 шт.;
Поручень для инвалидов напольный 1 шт.;

Канализационная насосная установка  Aquatim AM-STP-600 – 2 шт.
Пандус  для ММГН 2000x 1100x1000 мм.
